القوات المسلحة تواصل دورها التنموي من خلال "أنفاق شمال الإسماعيلية"

تقود الهيئة الهندسية للقوات المسلحة معركة التنمية والتعمير الحقيقية لربط سيناء بالوطن الأم من خلال عدة مشروعات قومية أهمها مشروعي "أنفاق شمال الإسماعيلية وجنوب بورسعيد " التى تهدف لتهيئة البيئة المناسبة للاستثمارات المستقبلية المنتظرة خلال الفترة المقبلة والعمل علي خلق بنية تحتية قادرة علي تلبية احتياجات الوطن ورفع المعاناة عن أهالى محافظات القناة فى الانتقال من الغرب إلى الشرق وكذلك أبناء سيناء الذين عانوا كثيرا علي مدار السنوات الطويلة الماضية نظراً لعدم وجود أفكار حقيقية ومشروعات طموحة لربط أرض الفيروز بباقي مدن ومحافظات الجمهورية.. وفيما يلي مادة استرشادية عن المشروع:

بيانات المشروع

•           يتكون المشروع من ( نفقين للسيارات) تمر أسفل قناة السويس بمنطقة شمال الإسماعيلية كم 250,73 ترقيم قناة ويربط نفقى السيارات كلاً من الطريق الدائرى بالإسماعيلية وطريق الإسماعيلية بورسعيد ( غرب القناة ) بطريق رأس سدر- القنطرة (شرق القناة) .

•           عهد لتحالف شركتى (بتروجت - كونكورد) بإنشاء هذه الأنفاق الثلاثة .

•           تم التعاقد مع شركات عالمية لتحقيق قيمة مضافة لمشروع الأنفاق بمصر :

•           شركة ARCADIS الهولندية كمكتب إستشارى لأعمــــــال التصميمات .

•           شركة CDM Smith الألمانية كمكتب إستشارى لأعمال المراجعة على التصميم والإشراف على التنفيذ .

•           شركتــى CMC الايطاليــــة وRAZEL-BEC الفــرنسيـة للدعم الفنى فى تنفيذ الأنفاق .

مواصفات الأنفاق

•           القطر الداخلى للنفق               :  4,11 متر

•           القطر الخارجى للنفق             :   6,12 متر

•           المسافة الفاصلة بين النفقين     :   6,12 متر

•           سمك الجدار الخرسـانى للنفق    :   60 سـم

•           الإرتفاع الصافى داخــل النفق    :   5,5 متـر

•           عدد الحارات المرورية بكل نفق :   2  حــارة

•           عـــرض الحــــــارة المروريـــة :    65,3 متر

•           يتم ربط النفقين بمجموعة من الممرات العرضية المتكررة كل 500 متر من طول النفق والتى تستخدم فى عمليات إخلاء الأفراد فى حالات الطوارئ .

•           كل نفق  يخدم إتجاه مرورى واحد.

•           تم تصميم مداخل ومخارج الأنفاق على إنحدار 3,3 % .

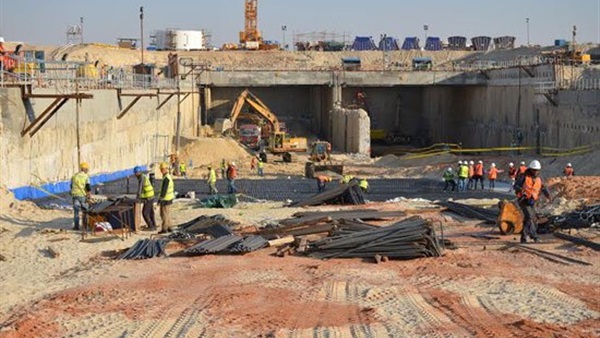

أعمال مدخل النفق الغربى

تم تنفيذ مدخل النفق بالجانب الغربى لقنــاة السويس والذى وتم البدء فى أعمال الحفر.

وينقسم العمل بالمدخل الغربى إلى ثلاث مناطق :

•           منطقة المدخل لكلا النفقين

•           مدخل النفق الجنوبى وتم تركيب الماكينة الأولى (S-958)

•           مدخل النفق الشمالى وتم تركيب الماكينة الثانية (S-960)

•           تم الانتهاء من تنفيذ 100 % من الاعمال المدنية المخططة بمدخل النفق الغربي .

•           تم الانتهاء من تنفيذ أعمال مدخل النفق الغربى للنفق الجنوبى بنسبة 100% من الاعمال الميكانيكية ، و94.7 % من الاعمال المدنية ، و42.2 % من اعمال الحفر بالماكينة .

•           تم الانتهاء من تنفيذ أعمال مدخل النفق الغربى للنفق الشمالى بنسبة 100% من الاعمال الميكانيكية ، و 100 % من الاعمال المدنية المؤقته ، و35.4% من اعمال الحفر بالماكينة .

 أعمال مخرج  النفق الشرقى

•           إجمالى طول المخرج:  322 متر  طول ، منطقة CB- Walls : 208 متر تمثل 65% من طول المخرج

، منطقة D-Walls : 113 متر تمثل 35% من طول المخرج

•           تم الانتهاء من تنفيذ أعمال مدخل النفق الشرقي بنسبة 34.1 %

 أعمال بيارات الصيانة والتهوية :

•           إجمالى عدد (4) بيارات صيانة بمعدل ( 2 ) بيارة غرب القناة القديمة  تم الانتهاء من تنفيذ 86,2%

•           من الأعمال بها ، و ( 2 ) بيارة شرق القناة الجديدة تم الانتهاء من تنفيذ 56,6% من الأعمال بها ،  قطر البيارة الداخلى 23 متر وبعمق 80 متر ، وكل بيارة صيانة تحتوى على عدد ( 2 ) بيارة تهوية قطر ( 5 ) متر .

مصنع الحلقات الخرسانية المستخدمة في بناء الانفاق

•           مساحة المصنع : 14500  متر مربع

•           الطاقة الإنتاجية  القصوى للمصنع :   15 حلقة / يوم

•           مساحة منطقة تخزين المنتج :

•           25900 متر مربع لتخزين 1000 حلقة خرسانية  ( تكفى إحتياج عدد 2 ماكينة لمدة 3 أشهر )

•           تم انتاج 162حلقة خرسانية ( تكفى لتكوين عدد 18  Blind Rings) .

•           تم تركيب عدد 9 Blind Rings zone B ، وتم إنتاج  19632قطعة حلقة دائمة( تكفى لتكوين عدد 2181Ring) .

•           يضم المصنع ورشة لحديد التسليح تضم ماكينات تقطيع الحديد الطولى وتقطيع الكانات ودرفلة الشبك الحديدى

وفرم الكمرات العرضية والكمرات الطولية وتجميع حديد التسليح ، و لحام الكمرات وتجميع الكمرات الطولية والعرضية وتجميع وتشوين الهياكل الحديدية

•           كما يضم ورشة تصنيع الوحدات الخرسانية والتي يتم بها تنظيف وتشحيم الفرم ، وتنزيل القفص الحديدى ، وتجميع وغلق القوالب ، وصب الخرسانة وتشغيل الهزاز ، وأعمال تشطيب السطح وعملية معالجة الخرسانة  ورفع الحلقة الخرسانية ، وتحميل الحلقات على الترولى ، وأعمال تبديل وضعية الحلقات ونقل الحلقات لمنطقة المعالجة ولصق الجوان المطاطى وتحميل الحلقات لمنطقة التخزين

أنفاق جنوب بورسعيد

•           يتكون المشروع من (نفقين للسيارات) تمر أسفل قناة السويس بمنطقة جنوب بورسعيد كم 19,150 ترقيم قناة .

•           عهد لتحالف شركتى (المقاولين العرب - أوراسكوم) بإنشاء هذه الأنفاق الثلاثة .

نفقى السيارات

•           كلا النفقين دائرى الشكل بقطر داخلى (4,11) وقطر خارجى (6,12) متر .

•           المسافة الفاصلة بين النفقين (30) متر .

•           يتم ربط النفقين بمجموعة من الممرات العرضية المتكررة كل 500 متر من طول النفق، والتى تستخدم فى عمليات إخلاء الأفراد فى حالات الطوارئ .

•           كل نفق يخدم إتجاه مرورى واحد ويحتوى على حارتين مروريتين كل حارة بعرض 6,3 متر، بإرتفاع صافى 50,5 متر وتم تصميم مداخل ومخارج الأنفاق على إنحدار 3,3%

أعمال المداخل للنفقين

جارى تنفيذ مداخل الجهة الشرقية للنفق الشمالى  والجنوبى والذى سيبدأ منه عمل ماكينتــى الحفر.

وينقسم العمل إلى منطقتين :

•           المدخل الشرقى للنفق الشمالى

•           المدخل الشرقى للنفق الجنوبى

أعمال المدخل الشرقى للنفق الشمالى

•           تم نهو أعمال بيارة إستقبال المدخل الشرقى للنفق الشمالى بنسبة 100%

الأعمال المنفذة لبيارة المدخل الشرقى  للنفق الشمالى  :

•           الحوائط اللوحية  (23292 م2)

•           الكمرة العلوية  )1970م3)

•           اعمال الحفر حتى منسوب -5,1   )15766 م3)

•           كمرة التدعيم )730م3)

•           اعمال الحفر حتى منسوب - 23.84    )45763م3)

•           البلاطة السفلية  (15766 م3)

•           تدعيم الحوائط الوسطية  )320م3)

•           تقطيع الحوائط الوسطية)   690 م2 )

أعمال المدخل الشرقى للنفق الجنوبى

•           تم نهو أعمال بيارة إستقبال المدخل الشرقى للنفق الجنوبى بنسبة 100%

الاعمال المنفذة لبيارة المدخل الشرقى  للنفق الجنوبى :

•           الحوائط اللوحية ( 23292 م3 )

•           الكمرة العلوية  ( 1970 م3 )

•           اعمال الحفر حتى منسوب -5.1 ( 15766 م3 )

•           كمرة التدعيم ( 730 م 3)

•           اعمال الحفر حتى منسوب - 23.84  ( 45763 م3 )

•           Bottom slabs  ( 3570 م3)

•           تدعيم الحوائط الوسطية  ( 320 م3 )

•           تقطيع الحوائط الوسطية ( 690 م3 )

•           وتتضمن مراحل تنفيذ المشروع أعمال تحسين التربة  للمداخل الغربية .

•           انشاء مصنع الحلقات الخرسانية ، وتم نهو اعمال انشاء مصنع الانتاج ومصنع القوالب المعدنية بنسبة 100% وجارى الانتاج .
